三相DC192V/DC220V 1KW-30KW系列

LY系列逆变电源专为太阳能、电力、通信系统设计，是一种将太阳能电池的电能转化为不间断的、净化的交流电能的变换装置，用以给家用设备、商用设备、计算机和其他电气设备提供可使用的连续交流电源。

客户服务中心：134 1876 5832

产品详情

LY-逆变电源技术特点：

● 完全隔离型逆变技术，输出无噪音正弦交流电压

● 逆变单元采用先进的SPWM技术，波形纯净

● 独有的动态电流环控制技术确保逆变器可靠运行

● 过负载能力强，能承受计算机满负载开机

● 大功率旁路开关，过载或电池电压异常时可由旁路供电

● 具有输入过、欠压，输出过、欠压等全面保护功能

● 逆变器前面板有液晶触摸屏显示方式，状态一目了然

● 从安全性出发，最大可能的采用隔离技术，保证系统正常运行，如交流电压电流采样全都内置传感器隔离，所有电流采样都使用霍尔传感器隔离输入等等；

● 系统在设计时充分考虑到系统的多样性，具有非常完美的扩充功能，如电池巡检可灵活配置（最多可检测40节单体电池电压）

● 从安装角度出发，产品设计时力求简洁明了，便于用户安装

LY-逆变电源产品特点：

● 检测功能：系统包括交流电压、交流电流、直流电压、直流电流、电池巡检可以精确地监测逆变系统各项运行参数。

● 控制功能：包括对电池过欠压智能管理（如：过压关机以保护逆变模块，欠压关机以保护电池过放）

● 人机界面：大屏幕液晶显示器，触摸屏点触式操作，全部中文（英文）显示，操作简便；

● 告警功能：当逆变系统出现异常时，立即产生声光告警、启动故障继电器并通过RS485传送到后台，便于机房无人值守的科学化管理；

● 设置功能：可灵活对系统进行配置（如三相或单相系统，电池巡检功能等）、设定各参数上下报警限及保护关断限、设定电流传感器变比、对故障输出节点进行配置；

● 采用MODBS/CDT通信协议，提供RS485通信接口，方便与自动化系统对接，实现对逆变系统“4遥”功能，从而达到无人值守的自动化管理的目的；操作权限管理方式，系统设有出厂密码、和超级密码，非授权人员只能做一些简单的查询操作，确保系统安全可靠运行。

● 可挂接最多两组电池巡检单元盒，40节电池

1.1 注意事项：

本使用手册提供给用户安装调试、操作使用及故障诊断等有关注意事项，务请妥善保管，并请您在使用本产品前仔细阅读本使用手册。

◆ 在仔细阅读理解本说明手册并能正确使用之前，请不要安装、操作、维护或检查本产品。

◆ 遵从产品及附带的印刷品中标示的警告事项及说明。

◆ 接线前必须先断开前级电源。

◆ 逆变电源必须可靠接地,接地电缆尽量使用粗线,连接地点尽量靠近正弦波逆变电源,接地线尽量短。

◆ 逆变电源在切断输入电源后, 内部仍会有高压，切勿打开机箱触摸内部器件，以免对操作者和本产品造成伤害。

◆ 安装地点请远离水、蒸气和其它液体物质，远离易燃易爆物质。

◆ 安装的电缆必须符合要求，请不要使用电缆线超载工作，避免火灾及电击事故发生。

1.2 开箱检查

LY系列逆变电源在出厂前已经经过严格的检验，但在运输途中可能受损，因此，开箱后请先检查下列各项是否齐全，确认型号、容量、输入电压、输出电压等是否与订购时所指定的内容相符；如果出现异常或内容不符，请尽快与经销商联系。

◎ 完整的逆变电源机体

◎ 产品使用手册

◎ 保修卡

◎ 合格证

◎ 产品配套的部件和装箱清单

◎ 订单规定的其它附件

1.3 储存环境

本产品在存放时应注意以下事项，以避免可能遭受的不良影响。

◎ 置于无尘垢和干燥通风的场所

◎ 环境温度：-20℃～50℃

◎ 环境相对湿度：30%～90% 且无水珠凝结现象

◎ 远离腐蚀性气体、液体

◎ 长期不用的电源，每隔半年应通电一次

1.4 搬运

本产品在搬运过程中，应避免强烈振动、摔跌、磕碰，严禁将包装箱倒置，开箱搬运时切勿遗失附件及使用说明书、保修卡等。

另外，本产品体积大，且较重，搬运时请注意安全，以免伤害到您的身体。

第二章产品简介

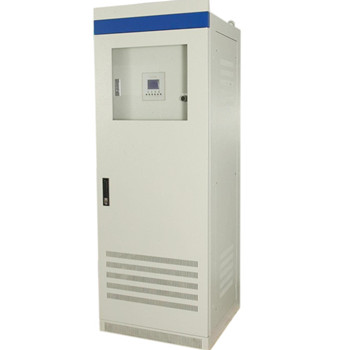

2.1 产品外观

本图仅供参考，请以实物为准。

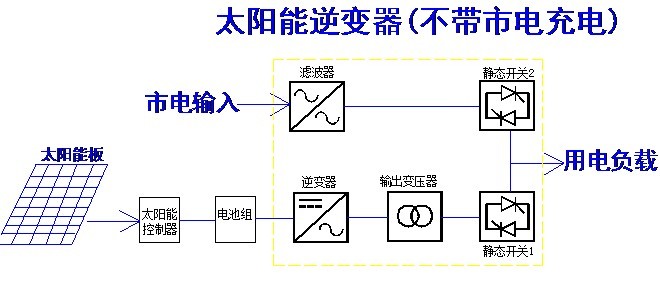

2.2 工作原理


(可增加市电辅助充电功能)

工作状态说明：

1、交流输入和直流输入都正常时，由直流经过隔离、滤波后，逆变成纯正的交流电，通过静态开关1向负载提供电源（即直流逆变供电）；

2、当交流输入异常，电池输入正常时，由直流经过隔离、滤波后，逆变成纯正的交流电，通过静态开关1向负载提供电源（即直流逆变供电）；

3、当交流输入正常，直流输入异常时，由交流输入通过静态开关2向负载提供电源（即交流供电）；

2.3 主要技术参数

型号		1-15KW	1-20KW	1-30KW		1-30KW	1-40KW	1-100KW
直流输入	额定电压	DC96V	DC110V	DC192V		DC220V	DC240V	(或可定制其他电压)
	电池数量	12V×8	12V×9	12V×16		12V×18	12V×20	定制
	电池类型	免维护铅酸蓄电池
交流输入	相数	三相
	频率	50Hz ± 5％
	电压范围	380VAC ± 20％
逆变输出	额定功率	1-15KW	1-20KW	1-30KW		1-30KW	1-40KW	1-100KW
	额定电压	380VAC
	电压精度	380VAC ± 2％
	频率	50Hz ± 1％
	波形失真率	≤ 5％（线性负载）
	动态响应	5%（0%~100%负载）
	峰值系数（CF）	3：1
	功率因数	0.8
	逆变效率	≥87%
报警		触摸屏文字报警
转换时间		≤5ms
噪音		≤55db
绝缘强度		1500 VAC， 1min （输入和输出）
冷却方式		风扇强制风冷
产品尺寸		1KW-5KW			550宽400深800高 (mm)
		6KW-30KW			600宽600深1660高 (mm)
		31KW-60KW			800宽600深1860高 (mm)

2.4 保护功能

LY系列逆变电源具有完善的保护功能，一旦出现下表所列故障，逆变电源将进入逆变状态或关闭输出，以保证负载不受损坏，同时逆变电源自身也得到保护。

保护功能	状态说明	保护动作	恢复
交流输入欠压	交流输入电压低于设定点	逆变电源将自动转为直流逆变供电	故障排除后，逆变电源将自动恢复正常工作状态
直流输入欠压	直流输入电压低于设定点	在逆变状态下将关闭输出	故障排除后，逆变电源将自动恢复正常工作状态
输出过载	负载功率超过额定值	逆变电源将延时后关闭输出，转为旁路供电	故障排除后，须重新启动才能恢复正常工作状态
